TikZによる連成振動アニメーション (1) ~ アニメーションGIF篇

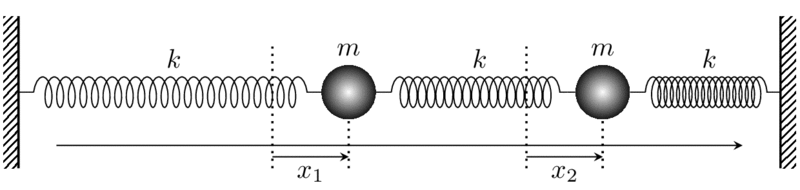

連成振動のアニメーションを,TikZ + ImageMagick で作ってみました。

以下,この作り方を解説します。

背景説明 ~連成振動~

まずは,簡単な連成振動の系を,高校物理でも分かるように解説しましょう。

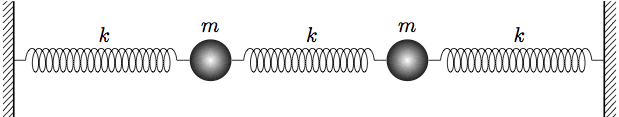

バネ定数$k$のバネ3つと質量$ m $のおもり2つが次のように接続されているとし,この状態で3つのバネは自然長にあるとします。
f:id:doraTeX:20140417132059p:plain

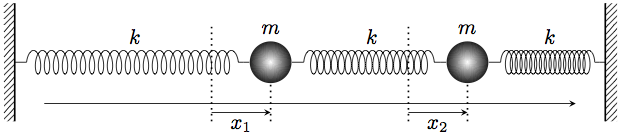

次に,各おもりが$x_1$,$x_2$だけつりあいの位置から変位した状態を考えます。
f:id:doraTeX:20140417122750p:plain

この状態で各おもりの運動方程式を立てると,それぞれ次のようになります。
\[\left\{\begin{array}{l} m\frac{d^2x_1}{dt^2} = -kx_1 + k(x_2-x_1)\\[3pt]
m\frac{d^2x_2}{dt^2} = -kx_2 - k(x_2-x_1)
\end{array}\right.
\]この2式を辺々足し引きすると,次の形になります。*1
\[\left\{\begin{array}{l} m\frac{d^2}{dt^2}(x_1+x_2) = -k(x_1 + x_2)\\[3pt]
m\frac{d^2}{dt^2}(x_1-x_2) = -3k(x_1-x_2)
\end{array}\right.
\]これは,$x_1+x_2$,$x_1-x_2$のそれぞれが単振動の微分方程式を満たすことを示しています。よって,$\omega_1=\sqrt{\frac km}$,$\omega_2=\sqrt{\frac {3k}m}$とおくと,解は,任意定数$A_1,\,A_2,\,\theta_1,\,\theta_2$を用いて
\[\left\{\begin{array}{l}
x_1+x_2 = A_1\sin(\omega_1t+\theta_1)\\[3pt]
x_1-x_2 = A_2\sin(\omega_2t+\theta_2)
\end{array}\right.
\]と表されます。この2式を再び足し引きすることにより,一般解
\[\left\{\begin{array}{l}
x_1(t) = A\sin(\omega_1t+\theta_1) + B\sin(\omega_2t+\theta_2)\\[3pt]
x_2(t) = A\sin(\omega_1t+\theta_1) - B\sin(\omega_2t+\theta_2)
\end{array}\right.
\]が得られます($A,\,B,\,\theta_1,\,\theta_2$:任意定数)。

TikZでパラパラ漫画PDFを作る

この解の様子をアニメーションにするため,まずは,200ページのパラパラ漫画状のPDFを LaTeX + TikZ で作成します。

TeXソース

パラメータとして$A=1$,$B=0.8$,$\omega_1=0.2$,$\theta_1=\frac\pi2$,$\theta_2=0$ととり,$t=0,\,1,\,\ldots,\,199$ の様子をTikZで描画するTeXソースです。

コンパイル

上記ソース oscillation.tex を

$ pdflatex oscillation

でコンパイルします。
pLaTeX + dvipdfmx を使う場合は,上記のソース中の

\usepackage[papersize={10.8cm,2.6cm},margin=1mm,noheadfoot]{geometry}

の行を

\usepackage[dvipdfm,papersize={10.8cm,2.6cm},margin=1mm,noheadfoot]{geometry}
\usepackage[dvipdfmx]{graphicx,xcolor}

に変更し,*2

$ platex oscillation && dvipdfmx oscillation

あるいは TeX Live の場合はまとめて

$ ptex2pdf -l oscillation

でコンパイルします。

コンパイルに成功すると,200ページのPDFが生成されます。

この状態でも,oscillation.pdf を「単一ページ表示」で表示させ,スペースキーを押しっぱなしにすることで連続的にページをめくると,アニメーションに見えます。

ImageMagickでアニメーションGIFに変換する

PDF → アニメーションGIF

次に,このパラパラ漫画PDFを,ImageMagick によって本物のアニメーションGIFに変換しましょう。ImageMagick の convert コマンドを使います。

$ convert -debug all -delay 1 -loop 0 -density 300 -alpha remove oscillation.pdf oscillation.gif

すると,oscillation.gif というアニメーションGIFが生成されます。

convert コマンド

convert は,ImageMagick のコマンドです。MacTeX または [改訂第6版]LaTeX2ε 美文書作成入門 からTeX環境をインストールした場合にはデフォルトで convert がインストールされています。MacPortsHomebrew などでインストールする手もあります。

[改訂第6版] LaTeX2ε美文書作成入門

[改訂第6版] LaTeX2ε美文書作成入門

各オプションの意味

convert の各オプションの数字の意味は,次の通りです。

-delay 1
フレームの各コマの間に1/100秒のウエイトを入れます。
-loop 0
アニメーションを無限ループさせます。
-density 300
解像度を300dpiにします。
-alpha remove
アルファチャンネルを削除します。

(2) ~ 動くPDF篇(3) ~ 動画投稿篇 に続く]
